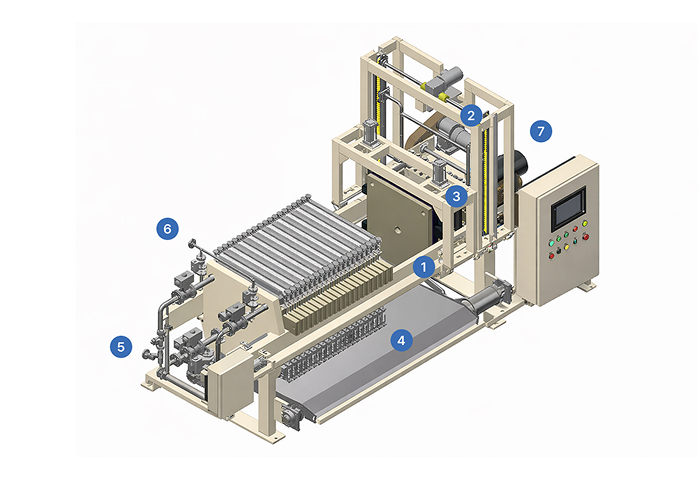

01

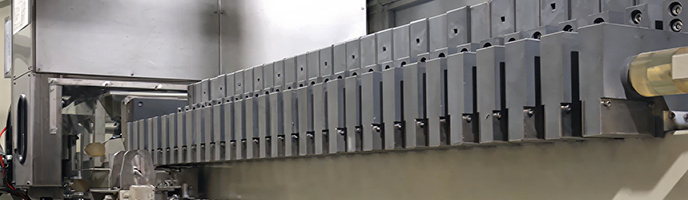

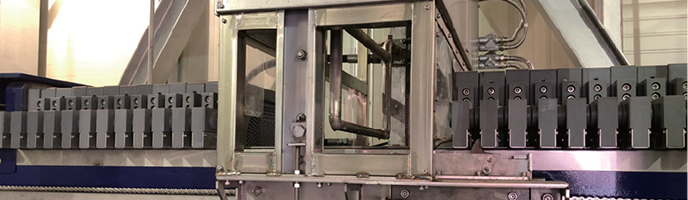

여과판 이송장치 (Plate Shifter)
여과 완료 후 각 여과판을 순차적으로 자동 이송하여 케이크 탈리를 원활하게
수행하는 장치입니다. 작업자의 수작업을 줄이고, 탈리 작업의 효율성과
안전성을 높여 전자동 운전에 적합합니다.
02

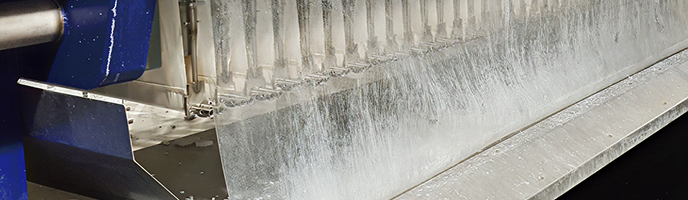

여과판 세척장치 (Cloth Washing Device)
여과판 이송장치를 통해 이동된 여과판을 고압 회전 노즐로 세척하여
여과포의 오염을 효과적으로 제거하고 지속적이고
안정적인 여과 공정 운영을 지원합니다.
03

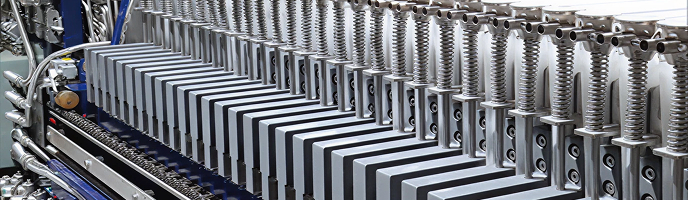

자동 케이크 탈리장치 (Cake Discharge Device)
여과판에 장착된 탈리봉과 상부의 자동 탈리장치가 연동되어, 여과판 이송 시
압축공기를 이용한 상하구동으로 탈리봉에 충격을 가합니다. 이를 통해 여과 종료 후
케이크를 여과판으로부터 자동으로 분리·탈리하여 신속한 배출을 실현하며,
인력 개입 없이 연속 운전이 가능해 생산성을 크게 향상시킵니다.
04

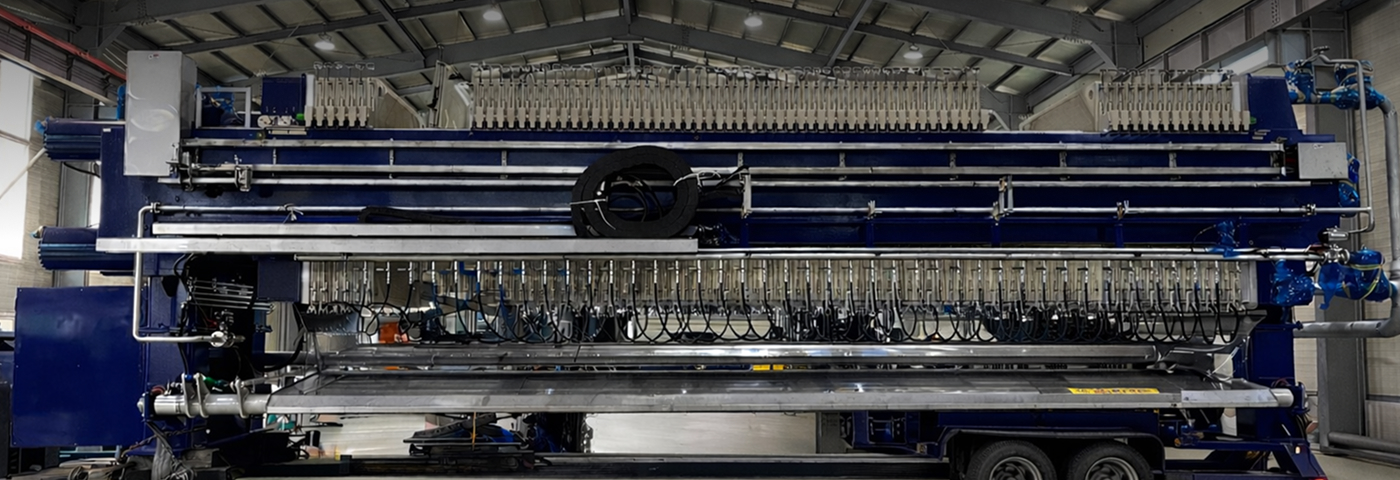

자동 여액 누수 집하장치 (Drip Tray / Bomb Bay)
탈수 및 여과포 세척 과정에서 발생하는 누수액을 한 곳으로 자동 집하·회수하는 장치로,
케이크 탈리 시 자동으로 개방됩니다. 설비 주변 오염을 방지하고 청결한 작업 환경을 유지합니다.
05

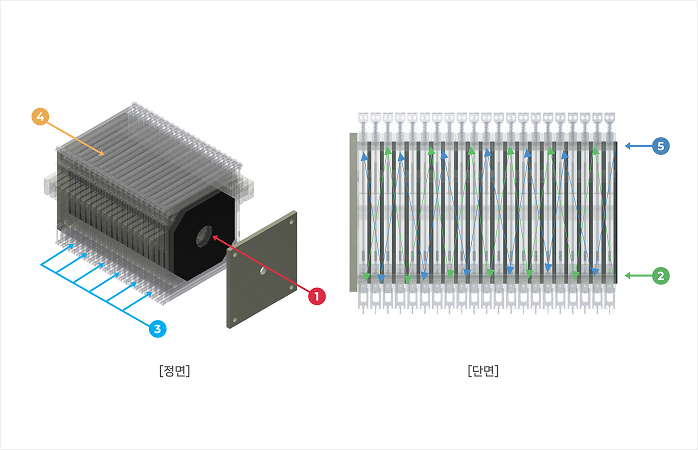

케이크 세정 공정 (Cake Washing System)
챔버 내에 형성된 케이크를 대상으로 산 세척 및 알카리 세척 등의 2차 세정을 수행하는 공정입니다.
여과 완료 후 케이크에 세정수를 균일하게 공급하여 잔류 불순물을 효과적으로 제거합니다.
밀폐된 챔버 내에서 진행되어 작업 효율을 향상시키며, 케이크 품질 개선과
후단 공정 효율 향상에 기여합니다.
06

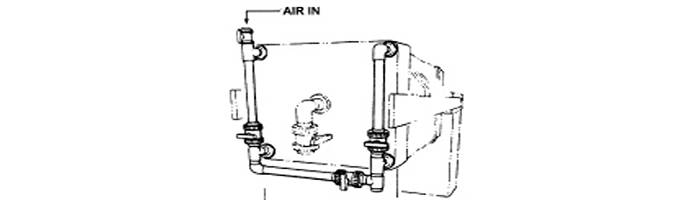

상단 공기 주입 공정 (Air blow)
여과판 상단에 압축 공기를 주입하여, 여과포 뒷면을 통해 전달된 공기가 케이크 표면을 건조시킵니다.
이를 통해 추가 탈수 효과를 제공하고 케이크 탈리를 용이하게 합니다.
또한 케이크 함수율을 감소시켜 건조 효율을 높이고, 처리 비용 절감에 기여합니다.
07

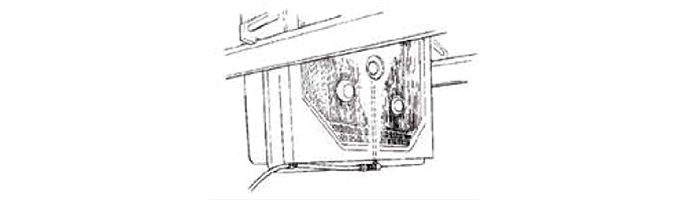

중앙부 오니 제거 공정 (Core blow)
함수율이 높은 중앙 코어부에 압축공기를 주입하여 잔여 수분을 제거하고,
케이크 함수율 저감에 기여합니다. 또한 중앙부에 집적되는 오니를 자동으로 제거하여
막힘을 사전에 방지하며, 장시간 연속 운전 시에도 안정적인 여과 성능을 유지합니다.
